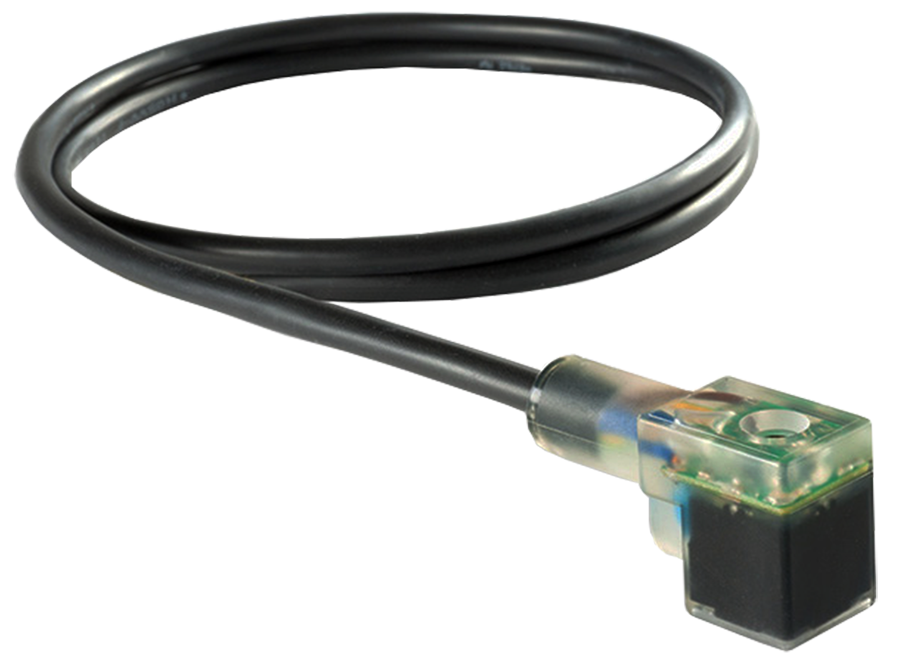

Conectores eléctricos precableados Para solenoides de válvula

Descripción general del producto

El sistema ROSS Controls consta de conjuntos de conectores eléctricos precableados de fábrica para su uso con bobinas de electroválvulas ROSS que cumplen con la norma DIN EN 175301-803. A diferencia de los productos de la serie 91 que solo incluyen conectores, los artículos de esta serie se entregan como conjuntos precableados completos con cables terminados de fábrica, listos para la conexión directa a las electroválvulas y al cableado del sistema de control.

Los conectores precableados de la serie cumplen con las especificaciones DIN EN 175301-803 (Formulario A, Formulario B y Formulario C), cubriendo toda la gama de conexiones de solenoides ROSS. La longitud estándar del cable es de 2 metros (6,5 pies) para los Formularios A y B, mientras que el Formulario C está disponible en longitudes de 2 y 3 metros. El cable está fabricado con hilo de calibre 18 AWG.

Las versiones con iluminación incorporan indicadores LED que se encienden al activarse el conector, lo que proporciona una confirmación visual inmediata del estado de activación del solenoide. Hay modelos con iluminación disponibles para sistemas de 24 V CC, 120 V CA y 230 V CA, lo que permite a los técnicos verificar la conmutación de la válvula a distancia durante la puesta en marcha y el mantenimiento rutinario sin necesidad de instrumentos de prueba adicionales.

La serie es compatible con todas las principales familias de válvulas ROSS, incluidas las series 21 y 27, las válvulas de asiento en línea, las válvulas de carrete de montaje en base y las válvulas de bloqueo LOX. Para las válvulas dobles de la serie DM y las estaciones de válvulas de seguridad de las series SV27/RSe, los kits de cableado preensamblados multicable completos de la serie 93 proporcionan los conjuntos multiconductores adecuados.

Características de ingeniería clave

• Cables de calibre 18 precableados de fábrica : todos los conectores vienen con cables de calibre 18 AWG conectados y terminados de fábrica en longitudes estándar de 2 metros (6,5 pies) o 3 metros, lo que elimina los errores de terminación en campo y reduce el tiempo de instalación.
• Cobertura de las formas A, B y C : la gama completa de productos cubre la forma A (cuerpo grande estándar), la forma B (orientación alternativa) y la forma C (cuerpo pequeño compacto para válvulas de tamaño 0 y compactas) según la norma DIN EN 175301-803.
• Versiones con iluminación LED : las variantes con indicador LED para 24 V CC, 120 V CA y 230 V CA proporcionan información visual sobre el estado de energización de cada válvula, lo que reduce el tiempo de resolución de problemas durante la puesta en marcha y la detección de fallas.
• Múltiples diámetros de cable : conectores precableados tipo A disponibles en diámetros de cable de 6 mm y 10 mm para adaptarse a las especificaciones de la abrazadera del cable y los accesorios del conducto en el punto de instalación.
• Compatibilidad global de voltaje : conectores iluminados disponibles para 24 V CC (sufijo W), 120 V CA (sufijo Z) y 230 V CA (sufijo Y), que cubren los voltajes industriales estándar de América del Norte y Europa.
• Conectores compactos tipo C para válvulas pequeñas : los conectores precableados tipo C, disponibles en cables de 5 mm (cable corto) y de 8 mm (cable de 3 metros), se adaptan a las aberturas compactas de los solenoides de las válvulas ROSS de tamaño 0 y otras válvulas de formato pequeño.
• Conexión directa : los cables preinstalados de fábrica con alivio de tensión moldeado terminan en cables sueltos para una conexión directa a bloques de terminales o E/S del sistema de control, sin necesidad de empalmes o uniones intermedias.
• No es compatible con supresores de sobretensión : diseñado para la conexión directa del solenoide de la válvula. Los supresores de sobretensión en el cableado aumentan el tiempo de respuesta de desactivación del solenoide y no deben utilizarse con estos conectores.
• Ensamblaje compatible con IP65 : los conectores precableados de tipo A con sujetacables correctamente acoplados mantienen el sellado IP65 en la conexión del solenoide de la válvula cuando se instalan correctamente.
• Números de modelo estandarizados : la estructura uniforme de los números de modelo con códigos de sufijo de voltaje (-W para 24 VCC, -Z para 120 VCA, -Y para 230 VCA) simplifica los pedidos y la gestión de inventario en grandes instalaciones con voltajes mixtos.

Especificaciones técnicas

Especificaciones generales

Certificaciones y cumplimiento

Aplicaciones e industrias típicas

Máquinas herramienta y metalurgia

• Centros de mecanizado CNC que utilizan múltiples ejes neumáticos controlados por electroválvulas. Los conectores precableados de tipo A con cables de 6 mm se enrutan a través de bandejas portacables junto con los cables de control de movimiento, y los cables de conexión, instalados de fábrica, se conectan directamente a los bloques de terminales de E/S en el armario de control de la máquina.
• Cambiadores automáticos de herramientas y dispositivos de sujeción de piezas donde los conectores de válvulas solenoides deben soportar ciclos de conexión repetidos durante las secuencias de cambio de herramientas o las operaciones de transferencia de paletas.
• Válvulas solenoides del sistema de refrigeración y lubricación en máquinas herramienta, donde los conectores precableados IP65 mantienen la protección contra la entrada de líquidos en entornos con salpicaduras de fluidos de corte de metales.

Líneas de montaje de automóviles

• Dispositivos de soldadura y estaciones de sujeción con carcasa blanca y conjuntos de electroválvulas. Los conectores iluminados 720K77-W de 6 mm de diámetro de cable se especifican habitualmente para que los técnicos de línea puedan inspeccionar visualmente un dispositivo e identificar de inmediato las abrazaderas sin energía durante la resolución de problemas.
• Sistemas de transporte para talleres de pintura y actuadores neumáticos para cabinas de recubrimiento, donde el cuerpo del conector no metálico resiste la pulverización excesiva de pintura y los vapores de disolventes que corroen los componentes metálicos.
• Herramientas neumáticas y pistolas de torsión para la línea de montaje final, donde la durabilidad de los conectores precableados cumple con los requisitos de alto número de ciclos de los equipos de la línea de producción.

Embalaje y manipulación de materiales

• Líneas de envasado de alta velocidad con electroválvulas que funcionan a frecuencias superiores a 10 Hz, donde el diseño del conector precableado elimina las uniones de cableado en campo que pueden fallar debido a las vibraciones con el tiempo.
• Sistemas de paletización y transporte donde la longitud estándar del cable de 2 metros llega a las cajas de conexiones de control sin empalmes intermedios en la mayoría de las configuraciones de bastidor de la máquina.
• Los sistemas de envoltura elástica y corte de film que requieren conexiones de válvula solenoide de 230 VCA se alimentan mediante conectores iluminados con el sufijo -Y.

Tratamiento de agua y procesamiento químico

• Islas de válvulas y paneles de control de procesos donde los conectores de las electroválvulas individuales deben resistir la condensación y la humedad en recintos exteriores o parcialmente cerrados.
• Sistemas de dosificación de productos químicos donde los conectores precableados compatibles con IP65 evitan la entrada de humedad que podría causar corrosión y cortocircuitos eléctricos en la conexión del solenoide.
• Instalaciones de tratamiento de aguas residuales donde las electroválvulas controlan los sopladores y actuadores de limpieza por aire en entornos de alta humedad con exposición intermitente a lavados.

Energía y servicios públicos

• Aplicaciones de distribución de gas y control de tuberías donde los solenoides de válvulas de asiento en línea ROSS requieren conexiones eléctricas fiables en gabinetes montados en campo sujetos a ciclos de temperatura y humedad.
• Instalaciones de generación de energía que utilizan válvulas de control neumáticas para la gestión del sistema de refrigeración y derivación de turbinas, donde el conector iluminado proporciona una indicación visual local del estado de la válvula para los operarios que realizan sus rondas.
• Controles de equipos neumáticos de subestaciones, donde la interfaz de conector DIN estandarizada simplifica la documentación y el almacenamiento de repuestos.

Mantenimiento general y modernización

• Sustitución de conectores dañados en electroválvulas ROSS instaladas sin necesidad de desmontar las válvulas de las tuberías o estructuras de la máquina. El diseño precableado de fábrica garantiza una calidad de cableado uniforme en comparación con las sustituciones realizadas en campo.
• Actualizar las instalaciones existentes, pasando de conectores sin iluminación a conectores con iluminación, para mejorar la capacidad de diagnóstico como parte de los programas de mantenimiento predictivo.
• Estandarización de las conexiones eléctricas en instalaciones de válvulas mixtas mediante la conversión de todas las conexiones de solenoides a una única familia de conectores y diámetro de cable para simplificar la gestión de las piezas de repuesto.

Configuración de pedidos y número de modelo

Seleccione el formulario A, B o C según el tipo de conexión de la bobina del solenoide de la válvula. El formulario A se utiliza en la mayoría de las series de válvulas ROSS.

Para conectores iluminados, especifique el sufijo de voltaje: -W = 24 V CC; -Z = 120 V CA; -Y = 230 V CA. El cuerpo del conector es idéntico; solo varía el circuito LED.

El conector precableado más común para las válvulas de asiento en línea y de la serie ROSS 21 es el cable de 6 mm (721K77 / 720K77-W / 720K77-Z).

El cable de 10 mm de la forma A (371K77 / 383K77-W / 383K77-Z) se utiliza cuando los sistemas de gestión de cables o los accesorios de conductos de mayor tamaño requieren un diámetro de cable mayor.

Los conectores iluminados de cable de 5 mm de la serie C (2476K77-W / 2476K77-Z) están diseñados para solenoides de válvulas compactas donde el espacio es limitado y solo se puede alojar un cable de 5 mm.

No conecte dispositivos supresores de sobretensiones en serie con estos conectores. Los supresores de sobretensiones aumentan el tiempo de desactivación del solenoide.

Para las estaciones de válvulas de las series DM2, M35, SV27 y RSe, los kits de cableado preensamblados de la serie 93 proporcionan conjuntos completos de varios cables diseñados específicamente para estos tipos de válvulas.

Productos y accesorios relacionados

• Conectores eléctricos serie 91 : La serie completa 91 incluye conectores individuales, conectores para conductos y conectores precableados DIN EN 175301-803 para todos los tipos de electroválvulas ROSS. https://www.rosscontrols.com/en/series/91-electrical-connectors
• Kits de cableado preensamblados Serie 93 : Conjuntos de cableado multicable para estaciones de válvulas de las series DM, M35, SV27 y RSe, que incluyen conexiones para solenoides e indicadores de estado. https://www.rosscontrols.com/en/series/93-preassembled-wiring-kits
• Válvulas de asiento en línea Serie 21 : Serie de válvulas primarias que utilizan conexiones de bobina DIN EN 175301-803 Forma A, compatibles con conectores precableados de la serie. https://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
• Interruptores de presión mecánicos serie 95 : interruptores de verificación de liberación de energía eléctrica que utilizan conectores DIN EN 175301-803 Forma A de la serie 91. https://www.rosscontrols.com/en/series/95-mechanical-pressure-switches
• Silenciadores de escape serie 90 : Silenciadores neumáticos para la reducción del ruido de escape, comúnmente utilizados junto con conjuntos de conectores de válvulas solenoides. https://www.rosscontrols.com/en/series/90-silencers

Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre los conectores precableados de la serie y los conectores de la serie 91?

A: La serie 91 incluye conjuntos de conectores precableados y versiones solo de conectores para cableado en campo con conducto. La serie se refiere específicamente a conjuntos precableados de fábrica con cables conectados. En la práctica, ambas series comparten los mismos números de modelo de conectores precableados (por ejemplo, el 721K77 aparece en ambas). La serie 91 también incluye conectores de entrada de conducto (723K77, 724K77-W/Z) y versiones solo de conectores (937K87, 372K77) que no se encuentran en la serie solo de conectores precableados.

P: ¿Por qué la longitud estándar del cable es de solo 2 metros?

A: La longitud estándar de 2 metros es suficiente para la mayoría de las aplicaciones de electroválvulas montadas en máquinas, donde la válvula se encuentra a menos de 1,8 metros de una caja de conexiones de control o regleta de terminales. Para tramos más largos, la terminación con cable libre permite la conexión a una caja de conexiones de campo o bloque de terminales, desde donde un cable de control del tamaño adecuado continúa hasta el panel.

P: ¿Son eléctricamente idénticos los conectores precableados de tipo A en cables de 6 mm y 10 mm?

R: Sí. Tanto los conectores precableados de tipo A para cable de 6 mm (721K77) como para cable de 10 mm (371K77) son conjuntos de calibre 18 eléctricamente idénticos. La única diferencia radica en el diámetro exterior del cable, que determina la compatibilidad con los sujetacables y los sistemas de gestión de cables.

P: ¿Puedo pedir cables de longitud personalizada?

A: Las longitudes estándar disponibles son de 2 metros para los modelos A y B, y de 2 o 3 metros para el modelo C. Para longitudes personalizadas, póngase en contacto directamente con ROSS Controls. Como alternativa, los cables de conexión de un conector precableado estándar se pueden extender con el cable y los conectores adecuados en el bloque de terminales de la máquina.

P: ¿Qué colores de LED se utilizan en los conectores iluminados?

A: Los conectores iluminados de ROSS suelen utilizar un indicador LED rojo o ámbar que se ilumina cuando el solenoide se activa. El color del LED proporciona suficiente visibilidad en todo el conjunto de la máquina para fines de diagnóstico. Póngase en contacto con ROSS para obtener información sobre los modelos actuales y los colores de los indicadores.

P: ¿Existen conectores iluminados de 230 VCA para el formulario C?

A: Los conectores precableados iluminados tipo C están disponibles para 24 V CC y 120 V CA. Para requisitos de 230 V CA tipo C, comuníquese con ROSS Controls para confirmar la disponibilidad actual.

P: ¿Cómo se identifican los cables sueltos en los conectores precableados?

A: Los cables de conexión en los conectores precableados de calibre 18 se identifican normalmente por el color del aislamiento. Asignaciones comunes: negro y negro transportan la tensión de la bobina (intercambiables para CA), y verde/amarillo es la toma de tierra de protección. Consulte la hoja de datos del conector para conocer el código de colores específico del modelo solicitado.

P: ¿Se pueden utilizar conectores precableados en lugares con riesgo de explosión o peligrosos?

A: Los conectores precableados de la serie estándar no cuentan con la certificación ATEX ni NEC División 1. Para requisitos de ubicaciones peligrosas, comuníquese con ROSS Controls para obtener opciones de válvulas solenoides a prueba de explosiones. Se requieren sellos de conducto independientes y métodos de cableado específicos para ubicaciones peligrosas cuando se utilizan conectores estándar en áreas clasificadas con carcasas de válvulas adecuadas.

P: ¿Cuál es el radio de curvatura requerido para los cables precableados?

A: Mantenga un radio de curvatura mínimo del cable de al menos 10 veces el diámetro exterior del cordón. Para un cordón de 6 mm, el radio de curvatura mínimo es de 60 mm (aproximadamente 2,4 pulgadas). Las curvas demasiado pronunciadas ejercen presión sobre el aislamiento del conductor en el punto de alivio de tensión moldeado y pueden provocar una falla prematura del cable.

P: ¿Qué sucede si instalo accidentalmente un conector de tipo A en una válvula de tipo B?

A: Los conectores están diseñados físicamente para evitar un acoplamiento incorrecto. Un conector de tipo A no encajará en una abertura de bobina de tipo B, y viceversa. Si encuentra resistencia durante la instalación del conector, verifique el tipo de conector en lugar de forzar la conexión.

P: ¿Son compatibles estos conectores con electroválvulas que no sean de la marca ROSS?

R: Sí. Los conectores de la serie cumplen con los requisitos dimensionales de la norma DIN EN 175301-803 y son compatibles con cualquier bobina de electroválvula que cumpla con la misma norma y tenga la forma correspondiente. Verifique el tipo de forma y que el diámetro del mango del conector coincida con el cable que se está utilizando.

P: ¿Cuál es la corriente máxima que pueden soportar estos conectores en los solenoides?

A: El cable de 18 AWG, apto para uso industrial estándar, es adecuado para corrientes de solenoide de hasta aproximadamente 6 amperios continuos en un cable de 2 metros. Las bobinas de solenoide ROSS suelen consumir entre 0,1 y 0,5 amperios. Verifique la corriente real del solenoide en la hoja de datos de la válvula y confirme que se encuentra dentro de la capacidad del conductor.

Guía de instalación y mantenimiento

• Antes de realizar el pedido, identifique el tipo de conector del solenoide (A, B o C) en la hoja de datos o la placa de características de la válvula. Los tipos de conector tienen una configuración física específica y no son intercambiables.
• Enruta los cables precableados evitando dobleces pronunciados, torceduras o abrasión contra los bordes de la máquina. Mantén el radio de curvatura del cable como mínimo 10 veces el diámetro del cordón.
• Conecte los cables de conexión a los bloques de terminales de E/S del sistema de control según la polaridad indicada en la bobina del solenoide. Para bobinas de CA, la polaridad no es crítica; para bobinas de CC, asegúrese de que la polaridad sea correcta para evitar daños en la bobina.
• En entornos propensos a vibraciones, fije los cables a intervalos que no superen las 12 pulgadas para evitar que el movimiento del cable ejerza presión sobre el cuerpo del conector.
• Verifique que la abrazadera del cable se adhiera correctamente a la cubierta del cable para mantener la integridad del sellado IP65 en entornos húmedos o con lavado a presión.
• Tras la instalación, verifique el funcionamiento del LED (en las versiones con iluminación) activando la salida de control y confirmando que el indicador se ilumina en la válvula.
• Para conectores precableados de tipo C de 3 metros en conductos estrechos, asegúrese de que el cable más largo no genere un exceso de holgura que pueda pellizcarse o doblarse.

Garantía y soporte global

ROSS Controls ofrece una garantía de un año en todos los conectores precableados de la serie, que cubre defectos de material y mano de obra a partir de la fecha de compra.

Puede obtener asistencia técnica llamando al Servicio al Cliente al 1-800-GET-ROSS o al Servicio Técnico al 1-888-TEK-ROSS.

Visite rosscontrols.com para obtener la hoja de datos completa de la serie 91, la tabla de referencias cruzadas de conectores por tipo de válvula y para realizar pedidos en línea.

Descargue el catálogo: https://www.rosscontrols.com/en/series/92-prewired-electrical-connectors
