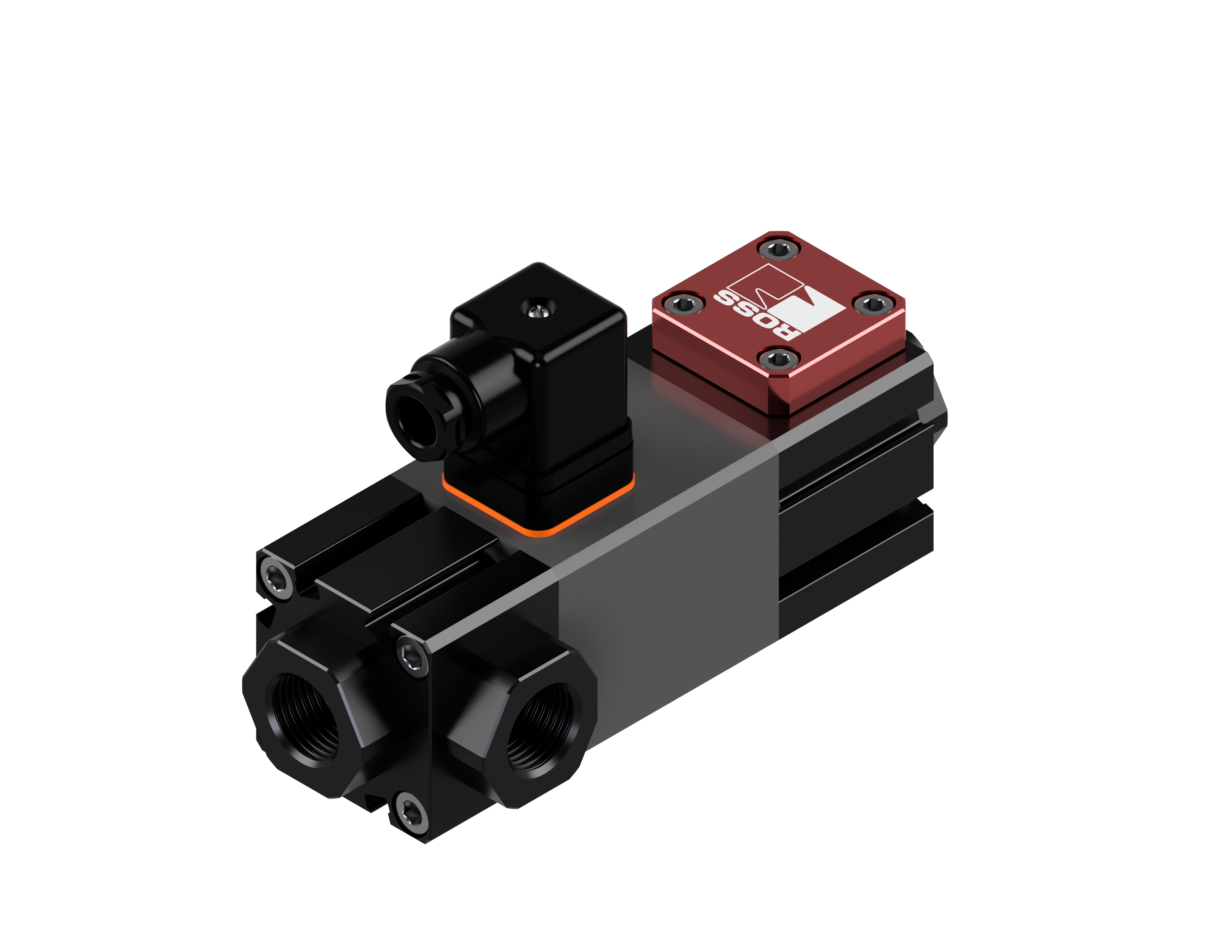

CLÁSICO - DN10, DN15, DN25 (accionamiento directo de 3/2 vías) Serie CLASSIC, electromagnética, tubo de control coaxial y asiento de válvula giratorio
Folleto
Instrucciones de operación
Catalogo de producto
Válvulas coaxiales ROSS: fiables, versátiles y eficientes.
Las válvulas coaxiales ROSS están diseñadas para aplicaciones industriales exigentes donde los tiempos de respuesta rápidos, los altos caudales y la fiabilidad son esenciales.
- La serie CLASSIC (DN10, DN15, DN25) está disponible como válvulas de 2/2 o 3/2 vías, de acción directa o controladas externamente, ofreciendo soluciones flexibles para diversas aplicaciones.
- Los kits de servicio adecuados están disponibles bajo petición.
Características y beneficios clave
| Medios de comunicación | líquidos, medios altamente viscosos, contaminados, agresivos y abrasivos, así como gases neutros y reactivos. |
| Asiento de válvula esférico | La rotación en 4 direcciones garantiza una mayor vida útil y un alto caudal. |
| Control rápido y preciso | Control de procesos eficiente, rendimiento optimizado del sistema |
| Diseño personalizado | Permite un uso versátil y diferentes medios. |
| Mantenimiento | En muchos casos, no es necesario desmontar la válvula coaxial para su mantenimiento. |
Para una mayor funcionalidad, se encuentra disponible una amplia gama de accesorios para válvulas coaxiales .
CONFIGURADOR ABIERTO
Especificación estándar, de acción directa:
| GENERAL | Tamaños | DN10, DN15, DN25 |
| Diseño de construcción | tubo de control coaxial y asiento de válvula giratorio | |
| Funciones | Interruptores de 2/2 y 3/2 vías, normalmente cerrados (NC) o normalmente abiertos (NO). | |
| Modo de funcionamiento | acción directa, electromagnética | |
| Posición de montaje | cualquier | |
| Tamaño del puerto | G 1/4 - G 1-1/2; NPT 1/4 - NPT 1-1/2 | |
| Valor kv-ø | DN10: máx. 3,7 m³/h, DN15: máx. 8,4 m³/h, DN25: máx. 21,9 m³/h | |
| CUERPO DE VÁLVULAS | Material | aluminio anodizado negro o acero inoxidable |
| MATERIAL DE CONSTRUCCIÓN | Asiento de válvula | PTFE, otros materiales disponibles bajo pedido. |
| Material de sellado | FKM, EPDM bajo pedido, NBR y otros disponibles bajo petición. | |
| Materiales en contacto con los medios de comunicación | Aluminio anodizado negro; acero inoxidable bajo pedido. | |
| Tubo de control | acero inoxidable | |
| CONDICIONES DE FUNCIONAMIENTO | Presión de funcionamiento* | 0 - 16 bar / 0 - 40 bar, presiones más altas bajo pedido. |
| Contrapresión** | Presión máxima: 0-16 bar; presión de retorno mayor bajo petición. | |
| Aspiradora (diseño especial) | < 1 × 10⁻⁶ mbar*l/s | |
| Temperatura ambiente | De -10 °C a +50 °C, otras temperaturas bajo petición. | |
| Temperatura del medio | De -10 °C a 100 °C, otras temperaturas bajo petición. | |
| PARÁMETRO ELÉCTRICO | Voltaje | 24 V CC / 230 V 50-60 Hz (con rectificador externo), tensión especial bajo pedido. |
| Conducir | Carcasa del solenoide de CC de acero, con recubrimiento superficial. Reinicio: resorte 1.4310 | |
| Tolerancia de voltaje | ± 10% según VDE 0580, diseño especial bajo pedido. | |
| Clase de aislamiento (cable) | H (180°C) | |
| Ciclo de trabajo | 100% DE | |
| Puerto electrónico | Conector DIN EN 175301-803, Forma A (ver accesorios para el conector), Caja de conexión IP 67 bajo pedido | |
| Clasificación de la carcasa | IP 65 con conector montado, IP 67 / puerto de cable bajo pedido. | |
| Consumo de energía DN10 | Bobina N: 24 V CC 1 A Bobina H: 24 V CC 1,5 A Bobina H: 207 V CC (230 V CA) 0,175 A | |
| Consumo de energía DN15 | Bobina N: 24 V CC 1,7 A Bobina H: 24 V CC 2,1 A Bobina H: 207 V CC (230 V CA) 0,19 A | |
| Consumo de energía DN25 | Bobina N: 24 V CC 2,6 A Bobina H: 24 V CC 3,5 A Bobina H: 207 V CC (230 V CA) 0,3 A | |
| MONTAJE | soportes de montaje (ver accesorios) o orificio de montaje | |
| PESO | DN10 - 1,5 kg, DN15 - 3,7 kg, DN25 - 7,7 kg | |
*Presión de funcionamiento 2/2 vías P → A – 3/2 vías P → A / P → R
**Contrapresión 2/2 vías A → P – 3/2 vías A → P / R → P
+
CLÁSICO - DN10, DN15, DN25 (accionamiento directo de 3/2 vías)
