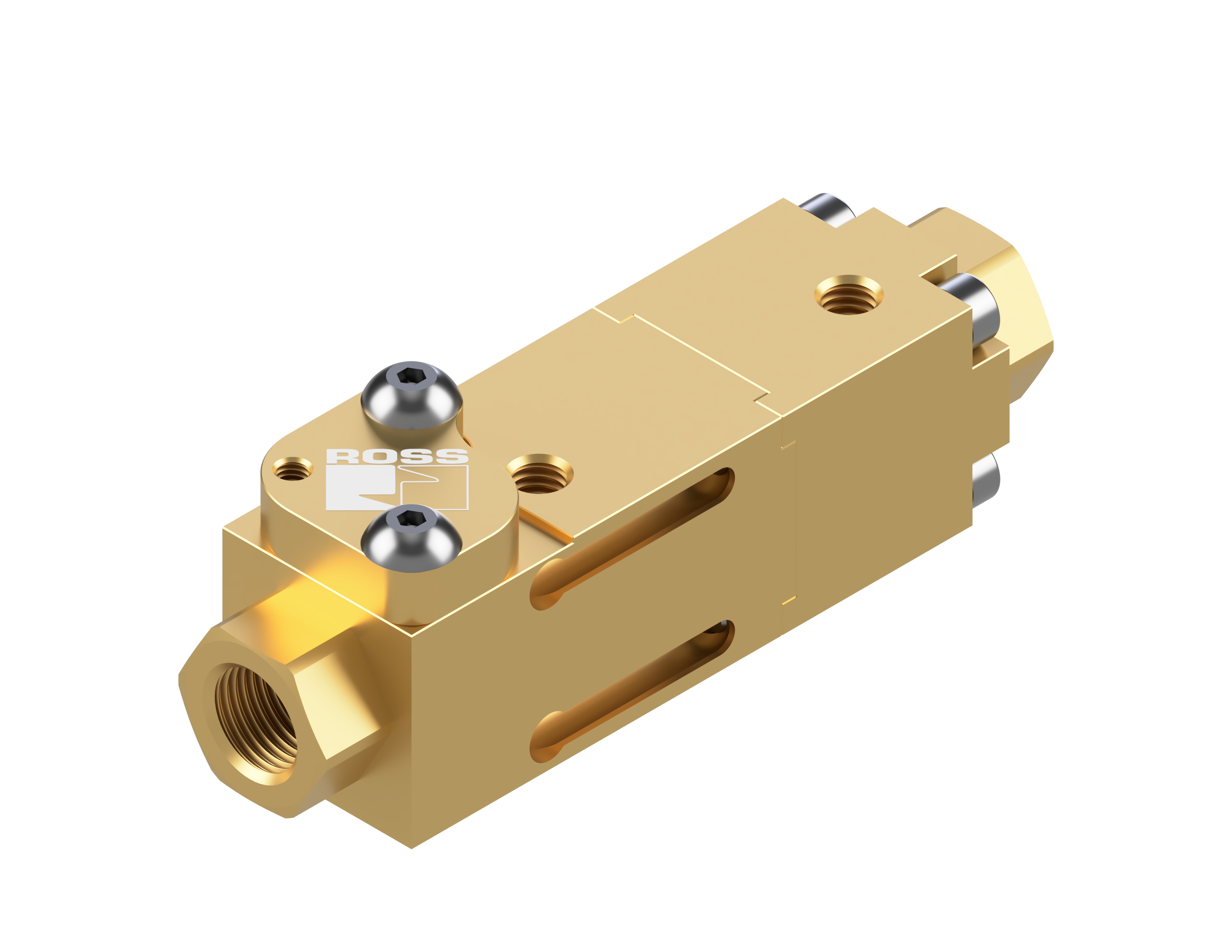

COMPACTO - DN04 (2/2 vías con control externo) Serie COMPACT, alternativamente con válvula piloto montada sobre brida, tubo de control coaxial y asiento de válvula giratorio.
Folleto
Instrucciones de operación
Catalogo de producto
Válvulas coaxiales ROSS: fiables, versátiles y eficientes.
Las válvulas coaxiales ROSS están diseñadas para aplicaciones industriales exigentes donde los tiempos de respuesta rápidos, los altos caudales y la fiabilidad son esenciales.
- La serie COMPACT (DN04) consta de válvulas de 2/2 vías controladas externamente que ahorran espacio, ideales para aplicaciones donde el espacio de instalación es limitado.
- Los kits de servicio adecuados están disponibles bajo petición.
Características y beneficios clave
| Medios de comunicación | líquidos, medios altamente viscosos, contaminados, agresivos y abrasivos, así como gases neutros y reactivos. |
| Asiento de válvula esférico | La rotación en 4 direcciones garantiza una mayor vida útil y un alto caudal. |
| Control rápido y preciso | Control de procesos eficiente, rendimiento optimizado del sistema |
| Diseño personalizado | Permite un uso versátil y diferentes medios. |
| Mantenimiento | En muchos casos, no es necesario desmontar la válvula coaxial para su mantenimiento. |
Para una mayor funcionalidad, se encuentra disponible una amplia gama de accesorios para válvulas coaxiales .
CONFIGURADOR ABIERTO
Especificación estándar, controlada externamente:
| GENERAL | Tamaño | DN04 |
| Diseño de construcción | tubo de control coaxial y asiento de válvula giratorio | |
| Funciones | Interruptor de 2/2 vías, normalmente cerrado NC o normalmente abierto NO | |
| Modo de funcionamiento | Control externo, o bien con válvula piloto montada sobre brida (ver accesorios). | |
| Posición de montaje | cualquier | |
| Tamaño del puerto | G 1/8; NPT 1/8 | |
| Valor kv-ø | máx. 0,6 m³/h | |
| CUERPO DE VÁLVULAS | Material | latón |
| MATERIAL DE CONSTRUCCIÓN | Asiento de válvula | PTFE, otros materiales disponibles bajo pedido. |
| Material de sellado | FKM, EPDM, NBR y otros bajo pedido. | |
| Materiales en contacto con los medios de comunicación | Latón; acero inoxidable bajo pedido. | |
| Tubo de control | acero inoxidable | |
| CONDICIONES DE FUNCIONAMIENTO | Presión de funcionamiento* | 0-16 bar / 0-40 bar / 0-64 bar / 0-100 bar, presiones más altas bajo pedido. |
| Contrapresión** | Presión máxima: 0-16 bar; presión de retorno mayor bajo petición. | |
| Aspiradora (diseño especial) | < 1 × 10⁻⁶ mbar*l/s | |
| Temperatura ambiente | De -10 °C a +80 °C, otras temperaturas bajo petición. | |
| Temperatura del medio | De -10 °C a 130 °C, otras temperaturas bajo petición. | |
| ACCIONAMIENTO NEUMÁTICO | Control | de doble efecto con retorno por resorte (resorte de 1.4310), preferiblemente controlado por vía Válvula piloto de 5/2 vías. Alternativa de simple efecto controlada con válvula piloto de 3/2 vías. |
| Presión de funcionamiento | De 3 a 10 bares, otras presiones disponibles bajo pedido. | |
| Tiempo de ciclo | Ajustable mediante mariposa de escape de 20 a 3000 ms, pistón amortiguador bajo pedido. | |
| Medios de flujo | Aire filtrado, gases neutros, otros medios bajo petición. | |
| Conexiones de control del cilindro | M5 (tamaño de puerto 2 + 4), alternativamente válvula piloto con placa adaptadora | |
| MONTAJE | Orificio de montaje M5 | |
| PESO | 0,175 kg | |
*Presión de funcionamiento 2/2 vías P → A
**Contrapresión 2/2 vías A → P
+
COMPACTO - DN04 (2/2 vías con control externo)
